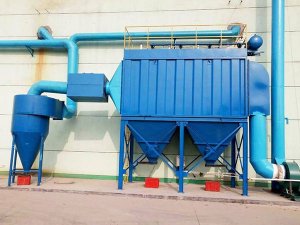

脉冲布袋除尘器由灰斗、上箱体、中箱体、下箱体等部分组成,上、中、下箱体为分室结构。工作时,含尘气体由进风道进入灰斗,粗尘粒直接落入灰斗底部,细尘粒随气流转折向上进入中、下箱体,粉尘积附在滤袋外表面,过滤后的气体进入上箱体至净气集合管-排风道,经排风机排至大气。 清灰过程是先切断该室的净气出口风道,使该室的布袋处于无气流通过的状态(分室停风清灰)。然后开启脉冲阀用压缩空气进行脉冲喷吹清灰,切断阀关闭时间足以保证在喷吹后从滤袋上剥离的粉尘沉降至灰斗,避免了粉尘在脱离滤袋表面后又随气流附集到相邻滤袋表面的现象,使滤袋清灰完整,并由可编程序控制仪对排气阀、脉冲阀及卸灰阀等进行全自动控制。
脉冲布袋除尘器在选用空气压缩机时, 要注意以下三方面:
1、根据脉冲布袋除尘器对压缩机气体的要求选用相应的压缩机及配套设备。需考虑的有以下几点:
降低压缩气体中的含油量, 可采用除油净化器, 如要求处理的指标高, 可采用多级处理。
降低压缩气体中的含水量, 可采用配套除水设备。
2、根据脉冲布袋除尘器生产任务及厂房的具体条件选定压缩机结构的形式,如立式、卧式或角式。
3、根据脉冲布袋除尘器生产时所要求的排气量和排气压强, 在相应的压缩机样本或产品目录中选择合适的型号。应注意, 压缩机样本或产品目录中所列的排气量, 一般按20℃、101.33 kPa 状态下的
气体体积计算, 单位为m3/min , 排气压强以Pa(表压) 表示。当需要确定脉冲布袋除尘器生产所需的空气压缩机的性能参数时, 应从以下几个方面考虑:
排气压力。压缩机的排气压力越大, 耗能越多。将使用压力、管路阻力损失及配套设备的压力之和, 定为选用的压缩机额定排气压力的下限值。一般情况下, 应把输气管路的通径选大些, 以减少阻力损失, 达到长期运行减少能耗的目的。不要选用过高排气压力的压缩机。
排气量。计算出实际用气总量再乘以1.1~1.2系数, 作为脉冲布袋除尘器选用机型的排气量。如选用过低, 达不到脉冲布袋除尘器用气的规定值; 选用过大, 则造成减荷能耗大、减荷运行的不经济性, 而且选用大排气量压缩机, 其购置费用也较高
4、购置前应考虑周到, 避免脉冲布袋除尘器使用时才发现问题。
